Исследование температуры в зоне резания при точенииСтраница 12
1. Появление тонких окислов на поверхности стружки искажает правильность показаний прибора.

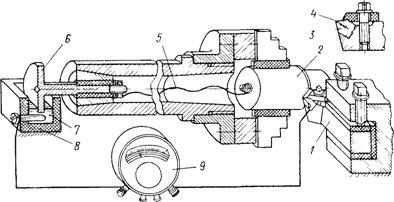

Рис. 12. Термопара для измерения температуры резания минералокерамическим резцом
1 — резец, 2 — обрабатываемая деталь, 3 — минералокерамическая пластина, 4 — элемент термопары (алюмель), 5 — провод, 6 — диск, 7 — ртуть, 8 — ванна, 9 — гальванометр
2. Значительные затруднения представляет собой тарирование прибора, поскольку теплота излучения зависит не только от температуры нагретого участка, но еще от цвета и состояния
Рис. 93. Радиационный метод измерения температуры
его поверхности; шероховатая поверхность стружки излучает больше теплоты, чем гладкая тарируемая поверхность.
3. Крепление прибора на резце неудобно, а при установке его вне резца колебания последнего в процессе резания мешают измерению температуры определенной точки.
4. Прибор сравнительно сложен.
Оригинальный способ измерения температуры в процессе резания путем анализа микроструктуры тончайшего слоя обработанной поверхности, претерпевающей заметные изменения предостаточно большом нагреве, применил Б. И. Костецкий. Но и этот метод пока не получил распространения, так как его можно использовать только при высоких режимах резания, когда поверхность резания или обработанная поверхность нагревается выше критических точек.
Необходимо отметить, что степень изменения температуры резания в процессе работы является в известной мере критерием обрабатываемости металла и качества режущего инструмента. Однако не всегда имеется закономерная связь между температурой резания и интенсивностью затупления режущего инструмента, так как затупление в значительной степени зависит от микроструктуры обрабатываемого материала.
Использованная литература:
1. А.М. Вульф ''Резание металлов'' – М.: Машиностроение,1973
2. А.Н. Резников ''Теплофизика резания'' – М.: Машиностроение,1969
3. Г.И. Грановский ''Резание металлов'' – М.: Высшая школа,1985
