Измерение магнитострикции ферромагнетика с помощью тензодатчика
Страница 8

-размещение контактов индуцирующих термоЭДС в соседних плечах моста для компенсации ее;

-использование скользящего контакта реохода (контакта с большим переходным сопротивлением) в высокоомной потнциалометрической цепи;

-обеспечение стабильного температурного режима за счет изготовления соленоида с большим запасом по мощности (во избежание его нагрева) и удаление его от измерительной схемы.

Перечень приборов и оснастки.

Для выполнения работы необходимы:

- стенд контроля,

- амперметр постоянного тока,

- микровольтметр постоянного тока или гальванометр,

- источник постоянного напряжения.

Порядок выполнения работы.

В качестве образцов работе используется ленты из никеля (образец №1) и лента из электротехнической стали марки 3414 толщиной 0,35 мм, вырезанной вдоль направления проката, совпадающего с направлением магнитной и кристаллографической текстуры (образец №2) и поперек направления проката, т.е. поперек направления магнитной текстуры (образец №3). Порядок выполнения измерений следующий:

1. Подготовить к измерениям рабочее место.

1.1. Подключить к клеммам “мкВ” микровольтметр постоянного напряжения к клеммам “U пит” источник постоянного напряжения, установив на нем напряжение 10 В. К клеммам “соленоид” подключить последовательно соедененные амперметр постоянного тока и соленоид. К клеммам “ИТД” подключить выводы тензодатчика, наклеенного на образце №1.

1.2. Установить переключатель пределов измерения микровольтметра в положение максимальной величине напряжения. Переключатель пределов измерения амперметра установить в положение “2А”, а ручку резистора регулировки тока соленоида в крайнее левое положение, соответствуещее минимальному току.

2. Выполнить измерения магнитострикции.

2.1. Включить в сеть микровольтметр и источник питания и дать ему прогреться в течении 5-10 мин.

2.2. С помощью резисторов “компенсация грубо” и реохода “компенсация точно” скомпенсировать измерительный мост – добиться минимальных показателей микровольтметра. Постепенно увеличивая чувствительность микровольтметра, довести ее до предела “100 кВ”.

2.3. Изменяя ток в соленоиде от минимального значения до 2А записать показания вольтметра, соответствуещее 5-6 точкам значений тока в соленоиде.

2.4. Выполнить измерения в том же порядке для образцов 2 и 3.

Примечания: 1. Перед заменой образца тензодатчика выключить источник напряжения, а ручки управления приборов установить в положение соответстстаующее п.1.2.

2. В случае, если не удается установить стрелку

микровольтметра на нулевое положение в процессе компенсации моста, допускается производить отсчет показаний относительно полученного (ненулевого) значения шкалы.

3. Замену образов производить при выключенном источнике питания микровольтметра.

3. Обработка результатов измерений.

3.1. Рассчитать величину магнитострикции, соответствующую показаниям микровольтметра.

3.2. По номиналам резисторов, указанным в схеме на рис.2 рассчитать ток тензодатчика.

3.3. Зная разбаланс моста в мкВ и ток через тензодатчик рассчитать разбаланс моста в Омах и определить соответствующую этому разбалансу магнитострикцию, используя соотношение:

l=∆l/l=g(∆R/R),

где ∆R – разбаланс моста в Омах.

R = 200 Oм – сопротивление тензодатчика,

g = 2 - коэффициент тензочувствительности.

3.4. Построить зависимость g =f(H) для всех образцов (постоянная соленоида К = 100 Э/А = H/J, где Н – амплитуда магнитного поля, J – ток соленоида).

3.5. Объяснить различия в зависимостях g =f(H) для образцов из электротехнической стали, вырезанных вдоль и поперек проката.

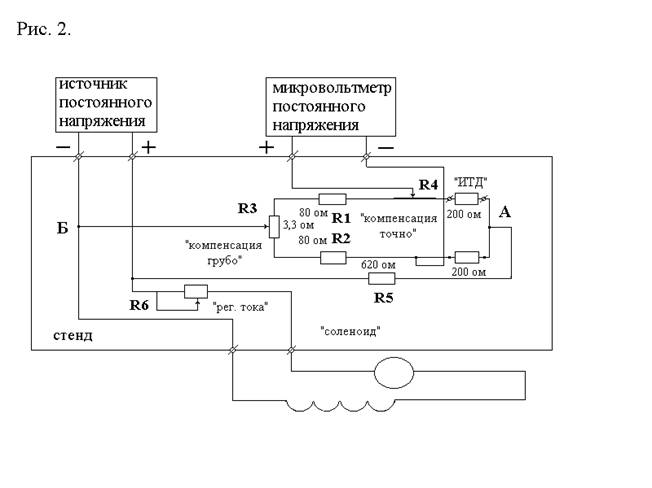

Рис. 2. Электрическая схема установки для измерения магнитострикции.
