УСТРОЙСТВО ПАРИЛКИ, ПАРОПРОВОДА И ИХ РАБОТА
Техника / Универсальный котел для отопления домов / УСТРОЙСТВО ПАРИЛКИ, ПАРОПРОВОДА И ИХ РАБОТА

Всем известно целебное действие пара на здоровье человека. Поэтому при каждой городской или деревенской бане обязательно делается парная комната с сухим или влажным паром.

Поскольку предлагаемый котел позволяет одновременно вырабатывать пар и подавать его на расстояние в парилку, целесообразно оборудовать парную камеру в квартире, в ванной комнате.

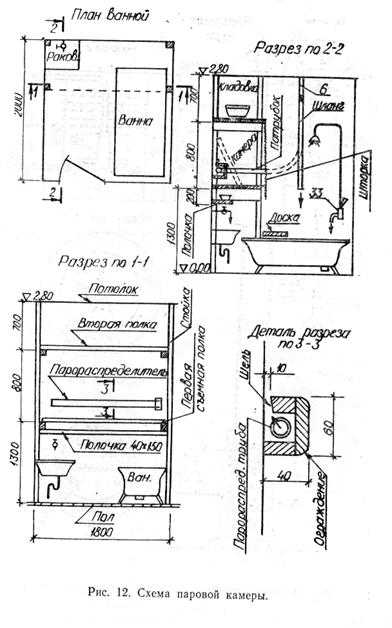

Для устройства парной камеры (см. рис. 12) в ванной комнате на одной из сторон устраивается первая откидная съемная деревянная полка, шириной 600- 800 мм, длиной-1700-1800 мм на удобной высоте (чем выше, тем меньше она будет мешать пользованию ванной и расстановке оборудования ванной комнаты). На высоте 700-800 мм от верха откидной полки располагается таких же размеров вторая полка, которая служит потолком парной камеры и одновременно полкой для предметов в ванной.

Эта полка делается плотной и не пропускает пар. Между этой полкой и стеной прокладывается не пропускающая пар прокладка. К верху полки крепится матерчатая шторка, которая одновременно служит стенкой задержки пара и дверью парилки.

Вдоль стены парилки на высоте 100 мм от съемной полки прокладывается парораспределительная трубка диаметром 15-20мм (желательно алюминиевая), в этой трубке через 100мм делаются отверстия диаметром 2-3 мм, через которые будет выходить пар в камеру парилки.

Во избежание ожога горячей трубой и паром, эта труба снизу, сбоку и частично сверху ограждается деревянными струганными досками, а для выхода пара оставляется щель между стеной и этой обшивкой (см. рис. 12, деталь 3-3).

Паропровод из котла подводится в ванную комнату. На конец паропровода одевается гибкий шланг, другой конец шланга вставляется

свободно в металлический или резиновый патрубок, а последний скрепляется угольником


свободно в металлический или резиновый патрубок, а последний скрепляется угольником с парораспределителем. Диаметр патрубка подбирается по диаметру шланга, чтобы шланг мог свободно входить в патрубок.

После окончания приема пара, шланг из патрубка вынимается. Он должен висеть в ванной комнате, т. к. через этот конец шланга будет выходить из котла воздух при пополнении котла водой или входить в котел при разборе воды из него. Этот же конец шланга может заменить сигнальную трубку 19 и покажет начало выхода пара и воды из паропровода 6. Внутри паровой камеры стенки обшивают досками из сосны, полки тоже делают сосновыми, причем окрашивать их не нужно, т. к. сосна издает приятный хвойный запах.

Для скрепления каркаса парилки, параллельно стене ниже (на 100мм) первой съемной полки, к поперечным брускам с нижней стороны прибивается струганая доска 40х150 мм, которая одновременно служит и как полочка для разных вещей.
