РАБОТА СИСТЕМЫ В ЛЕТНЕМ РЕЖИМЕ
Техника / Универсальный котел для отопления домов / РАБОТА СИСТЕМЫ В ЛЕТНЕМ РЕЖИМЕ

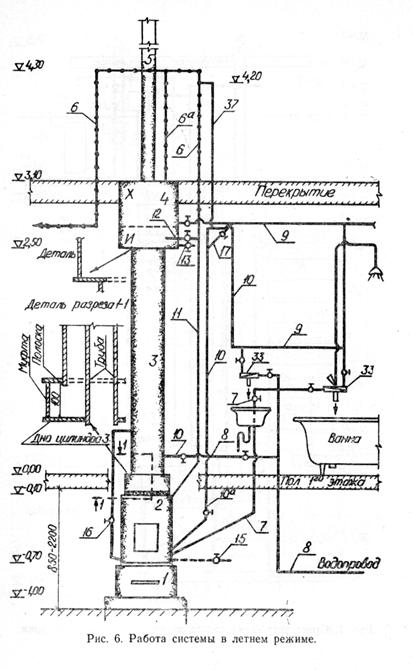

В целях экономии топлива и быстрого получения горячей воды, а также избавления квартиры от излишней жары в летнее время (если котел установлен внутри квартиры), предложена схема работы котла в летнем режиме (см. рис. 6).

В летнее время расход горячей воды значительно сокращается: не требуется подогревать


В летнее время расход горячей воды значительно сокращается: не требуется подогревать воду на отопление, сушилку и другие хозяйственные нужды. Следовательно, нецелесообразно подогревать всю воду в котле (300-500 литров), а можно подогревать только воду, находящуюся в полых стенках топливника 2 и трубчатой насадке 2а внутри топливника, которой достаточно для хозяйственных нужд квартиры в летнее время года.

1.       Для переключения системы на летний режим необходимо:

а) отключить контуры отопительной системы первого этажа путем закрытия вентилей 13 на подающих линиях 13, которые подают горячую воду в батареи 14;

б) закрыть вентиля 15 на обратных линиях 15, отводящих остывшую воду от батареи 14 в топливник 2;

в) отключить резервную емкость 3 котла путем закрытия вентиля 16 на контрольно-циркуляционной перемычке 16;

г) далее отключить распределитель 4 горячей воды путем закрытия вентиля 12 на циркуляционной перемычке 12, соединяющей распределитель 4 с подающим стояком 11;

д) отключить все водоразборы 9 горячей воды, идущие из распределителя 4 в трубопроводы, снабжающие квартиру горячей водой;

е) отключить контур отопления второго этажа путем закрытия вентиля На на стояке На, подающем горячую воду во второй этаж в разводящую линию 13а, и закрыть вентиль 15а на обратной линии 15а, направляющей остывшую воду от батарей 14а в нижнюю часть резервной емкости 3;

ж) отключить сушилку 18 путем закрытия вентилей 18 вверху и внизу на трубопроводе сушилки 18;

з) внизу контрольного колена 10 закрыть вентиль 10, а вентиль Юа открыть (см. рис. 9), циркуляция будет совершаться из топливника 2 в стояк 11, из стояка в перемычку 17, далее в трубопровод 9, из него в контрольное колено 10, а из контрольного колена вода войдет в топливник.

В связи с таким отключением горячая вода и нар могут поступать из топливника 2 только в подающий стояк 11. Следовательно, подающие трубопроводы 9 горячей воды подключаются к стояку 11 с помощью перемычки 17, диаметром 25-32 мм. Эта перемычка 17 верхним концом врезается в подающий трубопровод 9, а нижним концом врезается в подающий стояк 11. В середине перемычки 17 ставится вентиль 17, который необходим для переключения трубопроводов горячей воды, когда котел будет переключен на зимний режим работы.

2.       В летний период горячая вода из топливника берется способом "выжиманиям, то есть: открывается вентиль 7, холодная вода из водопровода поступает в нижнюю часть топливника 2 и своим напором поднимает горячую воду из топливника, горячая вода поступает к разборным кранам 33 через перемычку 17 и подающее трубопроводы 9 (см. рис. 6). Заметим, что если система пополняется водой через автоматическое устройство (см. § 11 и рис. 8), то горячая вода в водозаборные краны поступает самотеком.
