УСТАНОВКА КОТЛА

Удачный выбор места установки котла решает судьбу работы всей системы, поэтому к этому вопросу нужно подходить всесторонне и грамотно.

Прежде всего нужно учесть:

- санитарное состояние квартиры. Если топливник будет установлен в квартире, на кухне или в ванной комнате, то эти помещения превратятся в кочегарку: везде будет грязь и копоть, и это все будет распространено на все жилые комнаты квартиры. Значит, топливник в квартире располагать нецелесообразно, особенно если топить углем или соляркой;

- если в квартире установить топливник, то расстояние между низом топливника и низом батарей будет слишком мало (оно должно быть не менее 800 мм), поэтому будет плохая циркуляция воды в отопительных контурах и, следовательно, плохой нагрев. Значит, нужно или поднимать батареи на метр выше или опускать в приямок топливник. И то, и другое неудобно.

Во избежание вышеуказанных неприятностей котел можно установить в квартире, у наружной стены, опустить поддувало и топливник ниже уровня полов, как показано на чертежах, а топку производить снаружи. Следовательно, ни грязи, ни копоти в квартире не будет, а циркуляция воды в контурах будет хорошая. Чем ниже топливник, тем лучше циркуляция. Кроме того, тепло, излучаемое верхней частью котла, остается в квартире, а тепло, излучаемое топливником 2, нужно хорошо термоизолировать несгораемым материалом. Для такого устройства в цоколе дома нужно сделать просторную нишу, из которой производятся:

топка, регулировка тяги трубой, вынос золы и загрузка топливника топливом и регулировка подачи солярки или газа в топливник.

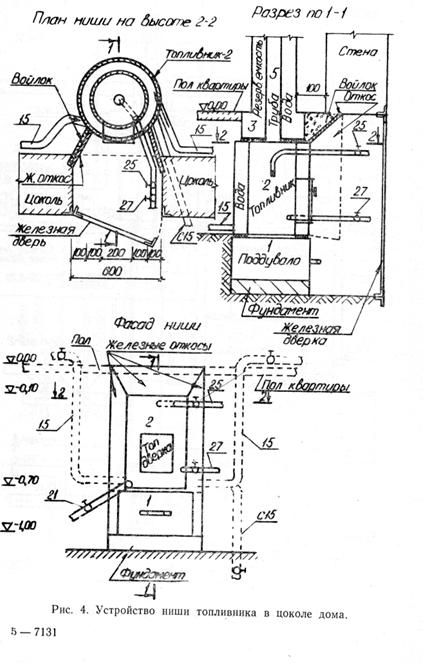

На рис. 4 показано, как лучше сделать отверстие {ниши) в цоколе дома, даны основные размеры, детали дома, трубопроводы, нумерация их и названия.

Сделаем некоторые пояснения. Если подполье под полами сделано правильно и воздух


Сделаем некоторые пояснения. Если подполье под полами сделано правильно и воздух комнаты соединяется с воздухом подполья, то топливник и обратные трубы 15 изнутри подполья можно не утеплять, так как тепло все равно обогревает квартиру, а если подполье холодное, то топливник и обратные трубы обкладываются кирпичом и хорошо термоизолируются. Снаружи ^топливник и поддувало (открыты. Следовательно, с целью предотвращения проникновения холодного воздуха снаружи в подполье и для удобства обработки ниши, к топливнику сверху и с боков приваривают железные полосы шириною 150-200 мм, затем их обкладывают несгораемым войлоком, кирпичом и оштукатуривают. Дело в том, что любой материал не может плотно закрыть щель между горячим топливником и обработкой.

Кроме того, саму нишу нужно закрывать железной дверью с замком для предотвращения возгорания от случайно открывшейся дверки и вывалившихся углей.

На рис. 4 (разрез 2-2) показана правильная врезка трубопроводов в топливник, а на изображении фасада ниши показано, как правильно спускать трубопроводы вниз.

Если под домом есть подвал или есть возможность сделать его специально для котла, то топливник с поддувалом нужно опустить на'; пол подвала, а верхнюю часть котла пропустить в квартиру. Следовательно, котел можно устанавливать, где удобно, например, в жилой комнате, замаскировав его под печь.

Во всех случаях нужно предусматривать рядом склад топлива. Однако все управление водой нужно делать из квартиры, из помещения, где ванная, душ и парилка.

Если подвал большой, то все обратные линии спускаются в подвал, в подвал подводятся и линии наземной солнечной батареи. В подвале очень удобна монтировать все входящие и выходящие трубопроводы топливника.

Подвальную часть котла и трубопроводов удобнее термоизолировать путем обкладки кирпичной стенкой, а промежуток между котлом и стенкой забить шлаковатой, или шлаком, однако все вентиля нужно ставить за пределами кирпичной облицовки.

Котел можно установить рядом с домом во дворе, В этом случае очень удобно проводить монтажные работы, а после пуска котла сделать помещение, в котором разместятся котел и топливо.

Размещая котел снаружи, нужно очень хорошо термоизолировать котел и все трубопроводы, чтобы максимально сохранить тепло. Следует знать, что размещая котел вне квартиры, нужно низ распределителя поднять на высоту не менее 2500 мм от пола квартиры, чтобы создать самотек горячей воды в душе ванной, расположенной в квартире.

Котел иногда удобнее разместить в дворовой бане, пол которой должен быть значительно ниже пола квартиры, а топку производить снаружи бани. В этом случае циркуляция в контурах отопления будет нормальной.

Поскольку котел установлен в бане, значит в бане располагаются ванная, душ и парилка; при этом распределитель 4 должен быть поднят на высоту 2500 мм от пола бани. Следовательно, в квартире остаются только батареи отопления, а на кухне раковина для мойки посуды, поэтому высоту распределителя можно установить значительно ниже потолка квартиры. Однако, эта высота должна позволить создать самотек горячей воды в водоразборные краны 33 и в подающие трубопроводы 13, которые в данном случае прокладываются по верху отопительных батарей. Наружные части подающих и обратных линий могут быть проложены в подземных коробах, или как воздушные - с хорошей теплоизоляцией.

Все зависит от планировки двора и наличия дворовых строений и сооружений. (См. § 13-пояснение к устройству наземной солнечной батареи 31).
