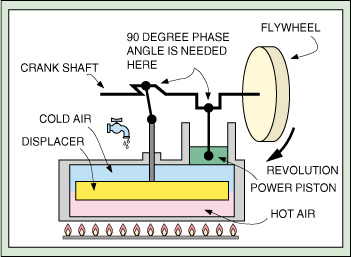

Двигатель Стирлинга поршневого типа

И в той, и в другой конструкции тепловая энергия нагревателя преобразуется в механическую энергию вращения вала. Однако, возможно использование и обратного цикла Стирлинга - если за счет внешнего двигателя вращать вал в этих машинах, рабочий газ будет двигаться по тому же циклу. При этом "горячий" цилиндр будет охлаждаться, а "холодный" - разогреваться. То есть двигатель Стирлинга в этом случае будет работать как тепловой насос, т.е. холодильная машина. Рабочим телом в нем может служить любой газ, в том числе и атмосферный воздух.

Перспективы использования.

Развитие науки и техники ривело к образованию новых "экологических ниш", в которых с успехом может применяться двигатель Стирлинга. Некоторые из них показаны на приведенных ниже рисунках.

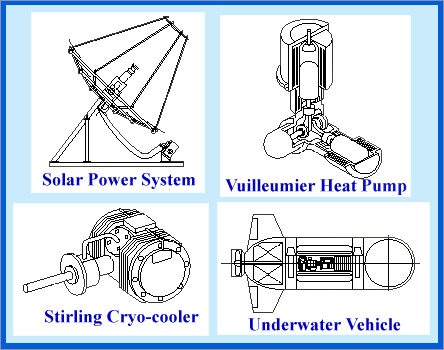

Перспективные применения двигателя Стирлинга.

На первом из них показан пример солнечной энергетической установки (solar power system). Высокий к.п.д., простота и надежность конструкции двигателя Стирлинга обуславливают эффективность его использования в данных системах. Солнечный свет фокусируется вогнутыми зеркалами для разогрева двигателя (в качестве источника тепла). В роли охладителя может использоваться окружающий атмосферный воздух. Роль такого экологически чистого источника энергии в современном мире легко оценить.

На втором рисунке схематически изображен тепловой насос Вуллемейера (Vuillemeier Heat Pump). Известно, что при использовании обратного цикла Срирлинга, т.е. если, например, приводить двигатель Стирлинга в движение с помощью какого-либо внешнего источника (например, еще одного двигателя Стирлинга), то "горячий" цилиндр будет охлаждаться, а "холодный" - разогреваться. Если при этом разогревать "горячий" цилиндр (например, окружающим воздухом), то "холодный" цилиндр будет разогреваться до более высокой температуры. При этом внешняя энергия расходуется не непосредственно на разогрев, а на "перекачку" тепла из холодного места в более теплое, что гораздо эффетивнее. Для идеального случая к.п.д.такой системы может быть посчитан как

где

Тс - абсолютная температура холодной части

Тh - абсолютная температура горячей части

Поскольку даже в сильные морозы Тс редко опускается ниже 250 градусов Кельвина, для поддержания Тh на уровне 300 градусов Кельвина ( 270 ) к.п.д. составляет 250/(300-250)=5. То есть, затратив 1 кВт.ч электроэнергии на работу теплового насоса, мы получим в 5 раз больше тепла, чем если бы подавали ту же мощность прямо на электронагреватель. Отсюда легко понять интерес к тепловым насосам на основе цикла Стирлинга.

На следующем рисунке представлен криокулер Стирлинга (Stirling cryocooler). Он работает по тому же принципу теплового насоса, но используется в качестве холодильной установки для получения очень низких температур. Далее будут более подробно описаны перспективы и преимущества устройств этого типа.

На последнем рисунке покан двигатель Стирлинга, установленный на атомной подводной лодке. Поскольку в этом случае вес и габариты двигателя не играют решающей роли, высокий к.п.д. и надежность делают его идеальным кандидатом для преобразования тепловой энергии, вырабатываемой атомным реактором, в механическую. Благодаря тому, что двигатель Стирлинга практически не нуждается в уходе и настройке, он может быть размещен в изолированной части корпуса, что особенно существенно в случае затрудненного доступа (как в случае подводных лодок или космических аппаратов). Так, специалистами NASA ( Национального Аэрокосмического Агентства США) были проделаны предварительные проработки проекта создания обитаемой базы на Луне ( см. приложение 2 ). Проектом предусматривается постепенное, "эволюционное" строительство базы - начиная с маленького обитаемого модуля и до большой производственой базы с полной обработкой полезных ископаемых. В качестве основного источника энергии для работы в условиях лунной поверхности был выбран атомный реактор SP-100 с тепловой мощностью 2500 кВт и 8 электрических генераторов, работающих от двигателей Стирлинга. Два из них предполагалось держать в резерве для обеспечения требуемого уровня резервирования мощности, а остальные планировалось использовать на 91.7 процентов от их номинальной электрической мощности (150 кВт). Таким образом, полная проектная электрическая мощность составляет 825 кВт. В качестве дополнительного источника на первом этапе строительства предусмотрено использование наращиваемых солнечных батарей. В проекте приводится подробное техническое описание реакторной установки, конструкции и теплового подсоединения двигателей Стирлинга, систем отвода тепла и распределения мощности.
