Рис. 5. Волоконно-опти­ческий датчик проходящего типа.



Рис. 7. Волоконно-оптический датчик антенного типа.



Рис. 6. Волоконно-оптический датчик отражательного типа.

Краткая история исследований и разработок

В истории волоконно-оптических датчиков трудно зафиксировать какой-либо начальный момент, в отличие от истории волоконно-оптических линий связи. Первые публикации о проектах и экспериментах с измерительной техникой, в которой использовалось бы оптическое волокно, начали появляться с 1973 г., а во второй половине 1970-х годов их число значительно увеличилось. В 1978 году Нэмото Тосио предложил общую классификацию волоконно-оптических датчиков (рис. 4.), которая мало отличается от современной. С наступлением 1980-х годов история развития волоконно-оптических датчиков обрастает значительными подробностями.

Заключение

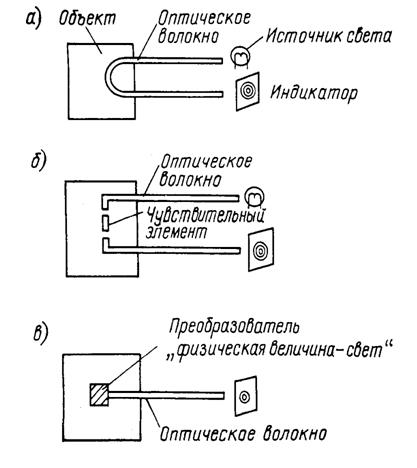

Рис.4. Классификация основных структур волоконно-опти­ческих датчиков:

а) с изменением характеристик волокна (в том числе специальных волокон)

б) с изменением параметров передаваемого света

в) с чувствительным элементом на торце волокна

Основными элементами волоконно-оптического датчика, как можно заметить из табл. 1, являются оптическое волокно, светоизлучающие (источник света) и светоприемные устройства, оптический чувствительный элемент. Кроме того, специальные линии необходимы для связи между этими элементами или для формирования измерительной системы с датчиком. Далее, для практического внедрения волоконно-оптических датчиков необходимы элементы системной техники, которые в совокупности с вышеуказанными элементами и линией связи образуют измерительную систему.
