Водоснабжение (зданий)
Страница 10

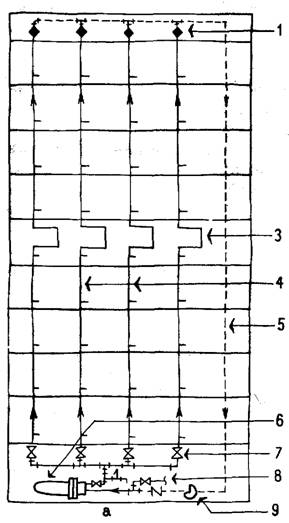

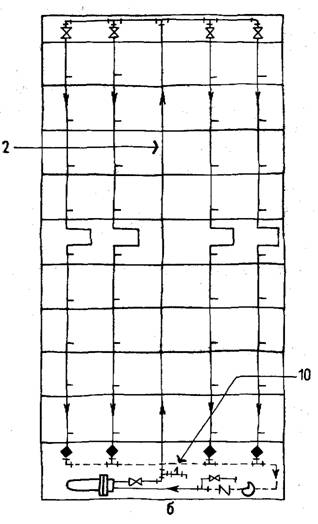

Система горячего водоснабжения (без бака-аккумулятора)

а — нижняя разводка; б — верхняя разводка;

1— регулирующие клапаны; 2— главный подающий стояк; 3— компенсационная петля; 4— подающие стояки; 5—главный обратный стояк; 6—теплообменник; 7—запорные вентили; 8—подпитка из водопровода; 9— циркуляционный насос; 10— предохранительный клапан для сброса воды при повышении давления или температуры

Мой опыт показывает, что в высоких зданиях система с верхней разводкой и движением воды сверху вниз работает значительно лучше, чем при движении воды снизу вверх. Это трудно теоретически объяснить, но одного лишь взгляда достаточно, чтобы определить, что эта система стоит намного дороже из-за главного стояка, идущего на всю высоту здания, и диаметр которого больше диаметра обратного стояка в системе с движением воды снизу вверх. Результатами опыта нельзя пренебречь, поэтому считаю необходимым рекомендовать схему с подачей воды сверху вниз.

Следует остерегаться поломки системы трубопроводов по двум причинам. Первая—из-за удлинения и укорачивания длинных стояков при изменении температуры, особенно в системах горячего водоснабжения. Как уже говорилось ранее, это предотвращают устройством компенсационных петель на трубопроводах. Хотя для них и требуется много места, тем не менее такие петли совершенно необходимы. Другой опасностью является «гидравлический удар». Если жильцы откроют кран какого-либо водоразборного устройства, вода потечет и приведет в движение столб воды в подводке стояка и магистрали. Если же резко закрывать кран, то движение столба воды также резко прекратится. И поскольку вода является несжимаемой жидкостью, при резком закрывании крана она ударяет в него с огромной силой. Это приводит не только к сильному шуму, но может вызвать поломку трубы и приле­гающих к ней строительных конструкций.

Чтобы предотвратить удар такой силы, в водопроводной системе устраивают воздушные карманы, в которых энергия движения воды тратится на сжатие воздуха, вместо того чтобы ударять по твердой трубе. Каждый стояк должен быть продлен как можно дальше места последнего отвода (хотя бы на 0,6 м), а этот «мертвый» участок остав­ляют заполненным воздухом. Образовавшаяся воздушная камера служит подушкой против гидравлического удара. Каждый отвод должен иметь подобную воздушную камеру длиной в половину камеры на стояке. Согласно некоторым нормам по сооружению водопровода, каждую трубу, подходящую к водозаборному устройству, обязательно следует обеспечить собственной воздушной камерой.

Трубопроводы горячей воды должны быть изолированы, чтобы свести к минимуму потери тепла. В холодную погоду тепло, конечно, не теряется, поскольку оно используется дополнительно к теплу от отопительной системы, однако в теплую погоду эти потери тепла неже­лательны. Если здание охлаждается, приток тепла ложится дополнитель­ной нагрузкой на систему охлаждения и приводит к новым расходам. g- Иногда часть трубопроводов горячей воды оставляют открытыми, однако такая «экономия» достигается только на первоначальных затратах, и она очень быстро «потеряется» за счет эксплуатационных расходов. Трубопроводы холодной воды могут быть изолированы по другой причине. При температуре воды ниже точки росы окружающего воздуха на на­ружной поверхности труб образуется конденсат, вода стекает и может привести к порче находящиеся под трубой предметы.
