Вакуумные люминесцентные индикаторыСтраница 3

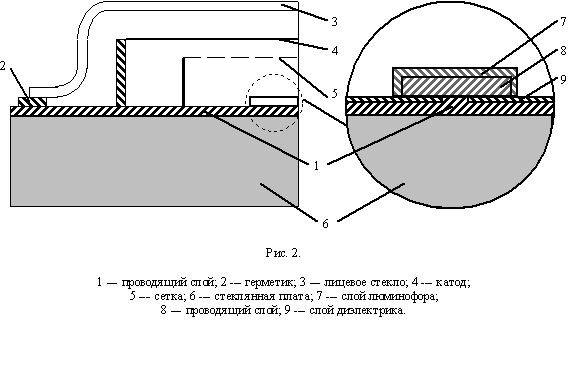

Обычно в матричном индикаторе одна сетка покрывает один столбец светоизлучательных элементов (рис 3, а ). Управление индикатором осуществляется по сеточным цепям. При работе яркость свечения не постоянна по площади, а снижается по краям (рис 3, а ,) поскольку на них попадает меньше электронов, чем на центральную часть элемента. В этом проявляется влияние соседних сеток, имеющих отрицательный потенциал. С целью устранения этого недостатка разработанна усовершенствованная конструкция матричного ВЛИ. В нем каждая сетка покрывает 2 столбца излучающих элементов (рис. 4, а ). Управление осуществляется как по сеточным, так и по анодным цепям.
Такая структура особенно успешно применяется при высокой внешней освещенности индикатора. Управляющее положительное напряжение подается на две соединенные сетки и два расположенных под ними анода. В результате яркость свечения элементов оказывается равномерной (рис. 4, б ).
Другие достоинства этой конструкции состоят в том, что число управляющих сеток уменьшено на половину и обеспечивается большая яркость за счет одновременного излучения света двумя столбцами элементов.
Перспективным является использование ВЛИ для создания индикаторов коллективного пользования как одноцветных, так и полицветных. Для этих целей применяются индикаторы следующих типов: матричный “столбик”, т. е. диод, имеющий прямоканальный катод и семь светоизлучающих элементов-анодов. Из таких “столбиков” может быть набрана матричная строка высотой 7 элементов и любой длинны; матричное “знакоместо” формата 5*7 элементов, предназначенное для сборки строк. Таки индикаторы могут быть двух- и трехцветными, при этом светоизлучающие элементы различных цветов располагаются парами или триадами, сохраняя общий формат знакоместа; “элемент матричного поля”, т. е. ВЛИ цилиндрической формы с торцевым выходом излучения, из которых формируется уже не строка, а матричное поле любого размер. Отдельные индикаторы могут быть одноцветными (с различным цветом свечения, располагаемые парами или триадами) или двух- трехцветными.
Несмотря на широкое применение цифровой индикации, в целом отдавалось и отдается предпочтение аппаратуре с аналоговой индикацией. Для этого используются аналоговые ВЛИ, основными конструктивными типами которых являются линейно-полосовой и концентрически полосовой. Такие индикаторы имеют дискретный анод, состоящий из большого числа отдельных элементов (штрихов), расположенных вдоль прямой линии или по окружности. В последние годы наблюдается тенденция сочетать цифровую и аналоговую формы индикации, что обусловило появление цифро-аналоговых ВЛИ.
