Файл индексов блоков в GSW (13H).

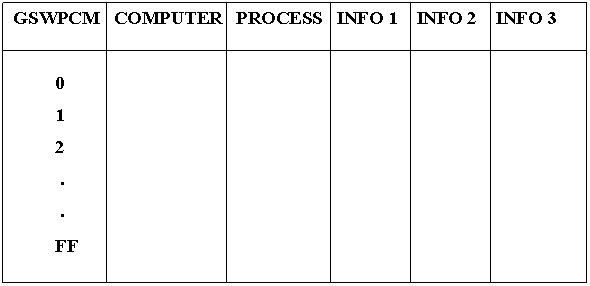

Структура файла GSWPCM представлена на рисунке 4.1.

Рисунок 4.1 –Структура файлов индексов блоков в GSW

GSWPCM – номер линии ИКМ, подключенной к GSW.

1 Байт (COMPUTER): содержит адрес шины сообщений компьютерного блока, управляющего линией ИКМ. По адресу шины сообщений можно определить номер соответствующего блока, к которому относится указанная линия ИКМ.

2Байт (PROCESS): содержит идентификатор процесса, управляющего специфической линией ИКМ. Идентификатор процесса также указывает блок, к которому подключена эта линия. Идентификаторы 00 и FF имеют специальные назначения.

PROCESS=76 для INREGI OUREGI (ASS)

PROCESS=73 для SUBSIG (SSW)

PROCESS=74 для CASSIG (ET или LST)

PROCESS=07 для ERRMET (OMC, AFS)

PROCESS=01 для HWALCO (OMC, ASS)

3 Байт (INFO 1), 4 Байт (INFO 2): содержимое этих байтов зависит от идентификатора процесса и от адреса шины сообщений, управляющего линией ИКМ.

5Байт (INFO 3): содержит номер блока PBRU, подключенного к нечетным временным интервалам. Дополнительно он содержит данные, необходимые для обеспечения установления постоянных соединений системой технической эксплуатации.

¨ PROCESS=INREGI (76H)

INFO 1- указывает число пар регистров на линии ИКМ (0-10).

INFO 2- указывает номер первого канала ASS на линии ИКМ.

¨ PROCESS=SUBSIG (73H)

INFO 1 – указывает номер линии ИКМ (0-10) в абонентской ступени коммутации SSW, к которой подключена линии.

INFO 2 – указывает внутренний последовательный порядковый номер линии ИКМ, подключенной к абонентской ступени коммутации (0 – F).

¨ PROCESS=CASSIG (74H)

INFO 1 – указывает, подключена ли линия к блоку ET или к блоку LST.

INFO 1=0 – ET

INFO 1=1 – LST

Когда линия подключена к LST, байт COMPUTER содержит адрес шины сообщений дублированного блока линейной сигнализации, управляющего этой линией.

INFO 2 (линия подключена к ET) – указывает номер внутренней лини ИКМ в блоке линейной сигнализации.

INFO 2 (линия подключена к LST)-

(b0-b3)-указывают комплектацию LSA блока LSU, имеющего четную нумерацию (1 – укомплектован; 0 – неукомплектован).

(b4 – b7) – указывают комплектацию LSA блока LSU, имеющего нечетную нумерацию.

¨ PROCESS= ERRMET (07)

¨ PROCESS=HWALCO (01)

Если байт COMPUTER=OMC (линия ИКМ подключена к OMC), то

INFO 1 – содержит номер линии ИКМ, являющейся внутренней линией OMC.

INFO 2 – содержит первый временной интервал платы EAL на линии ИКМ, являющейся внутренней линией OMC.

INFO 3 – содержит первый временной интервал платы LTEST на линии ИКМ, являющейся внутренней линией OMC.

¨ PROCESS=00

Байты INFO 1 и INFO 2 не содержат данных, относящихся к линии 00.

¨ PROCESS FF

Указаны нумерация и местоположение блоков MFCU и PBRU для процесса ведения статистики.

INFO 1 =12 – MFCU

=13 – PBRU.

INFO 2 – указывает номер блока в соответствии с данными байта INFO1.

5 Расширение межстанционных связей

5.1 Расширение пучков на ПСЭ

Расширение пучков выполнялось на всех ПСЭ в соответствии с алгоритмом “Добавления соединительных линий к пучку”. Добавление линий выполняется в следующем порядке:

· добавить соединительные линии к пучку директивой RCA

· установить соединительные линии в рабочее состояние директивой CEC.

Описание директив CEC и RCA представлено в приложении А.

5.1.1 Расширение пучков на ПЭС – 110
