При включении накопителя рассеиваемые мощности велики и необходимы меры, обеспечивающие рассасывание небольших зон нормальной проводимости в сверхпроводящем материале. При токе 105 А на провод отношение сечений стабилизирующего (5н) и сверхпроводящего (5с) материала, т. е. 5н/5с=40, а при токе 2-103 А это отношение снижается до 11. Рекомендованное значение тока 1,4×105 А, и каждый проводник внутри катушки должен разбиваться на 70 нитей с током в каждой примерно 2000 А.

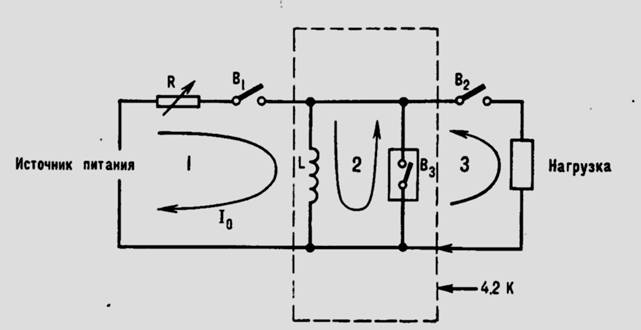

На рис. 1 показана схема индуктивного накопителя энергии со сверхпроводящей катушкой. Сверхпроводящая катушка L заряжается при замкнутом выключателе B1 и разомкнутых выключателях В2 и В3. Последовательное сопротивление R регулирует постоянную времени и соответственно длительность зарядки. Когда в L запасено нужное количество энергии, выключатель В3 в цепи 2 замыкается, а выключатель B1 в цепи 1 размыкается; тем самым накопитель энергии отключается от источника питания.
Сверхпроводящий выключатель В3 обеспечивает циркуляцию тока в цепи 2. Разрядку на нагрузку производят, замыкая В2 в цепи 3 и размыкая В1. Энергия запасается при низком напряжении, высокие напряжения имеют место только при разрядке. Возможен очень быстрый разряд, но для этого необходим подходящий сверхпроводящий выключатель В3, который должен в замкнутом состоянии обеспечить нулевое сопротивление, а при разряде размыкаться за возможно короткое время (в целях снижения потерь в В3 при разряде). Эймин и Видерхольд рассмотрели работу мощных быстродействующих сверхпроводящих выключателей с тепловым и магнитным управлением для получения коротких мощных разрядов энергии, запасенной в сверхпроводящих катушках. Авторы считают, что магнитный 'выключатель в данном случае более удобен для сверхпроводящих систем накопления энергии.
Вполне естественно, что создание крупной сверхпроводящей системы накопления энергии требует решения многих сложных задач, но первоочередная состоит в определении рентабельности подобных аккумулирующих устройств.
Подчеркивается, что наличие накопителя позволяет снизить установленную мощность электростанции, предназначенных для покрытия суточных пиков нагрузки, причем экономия капиталовложений в энергосистеме тем больше, чем значительнее флуктуации потребляемой мощности.
Модельные сверхпроводящие накопительные системы с запасенной энергией около 100 кДж созданы и испытываются. Однако пока пет достаточных оснований для оценки перспектив этого направления прикладной сверхпроводимости.
3 Криогенная техника
Термином «криогеника» пользуются последние два-три десятилетия для обозначения области более низких температур (70—0,3 К), широко применяемой в технике. До Второй мировой войны (1941—1945 гг.) редко применялись температуры ниже 70 К (жидкий азот под вакуумом). Более низкие температуры, достигаемые сжижением неона, водорода, гелия, применялись в единичных лабораториях мира для научных исследований, которые оказались исключительно плодотворными.
Развитие ракетной техники, выполнение программы космических исследований способствовали быстрому прогрессу криогенной техники, которая вышла за пределы лабораторий и превратилась в новую область индустрии. В 1959 г. начато строительство крупных установок жидкого водорода и за короткий срок создано много тоннажное производство жидкого водорода (масса 1 м3 жидкого Н2 равна 70 кг).
Функционируют ожижители Н2 производительностью 30—60 т в сутки. За период 1961—1968 гг. производство жидкого Н2 в США возросло с 14 т до 151 т в сутки. Созданы большие хранилища жидкого Н2; так, на полигоне для испытании ракет в штате Невада (США) сооружено хранилище жидкого Н2 емкостью 209 м3 (потери от испарения не превышают 0,2% в сутки). Создано сферическое хранилище жидкого Н2 из алюминия емкостью 378,5 м3.
