2. Испарители с кипением хладагента внутри труб

Испарители такого типа имеют несколько конструктивных решений. В них можно получать низкие температуры теплоносителя, не опасаясь его замерзания и разрыва трубок.

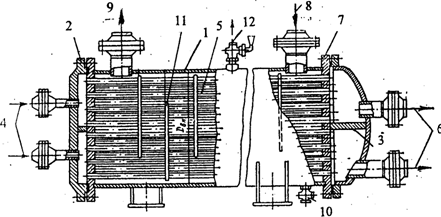

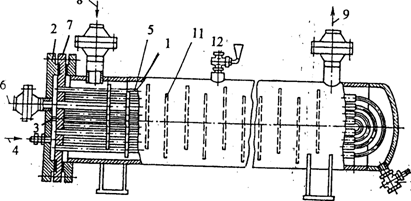

Кожухотрубный испаритель с прямыми (рис.3.) и U-обраэными трубками (рис.4.). Принцип действия и конструкция этих испарителей мало чем отличается друг от друга. Испарители представляют собой горизонтальный цилиндрический корпус 1 с одной или двумя боковыми крышками 2, в которых имеются перегородки 3 для увеличения числа ходов хладагента. Хладагент входит в патрубки 4, проходит по трубам 5, которые крепятся в трубных решетках 7, кипит и газообразный выходит в патрубках 6. Рассол поступает в трубопровод 8, протекает в межгрубном пространстве, охлаждается и выходит по трубопроводу 9.

Рис.3.

Для увеличения коэффициента теплоотдачи вежду трубами устанавливаются перегородки 11. В нижней части испарителя имеется вентиль для слива рассола 10, а в верхней части - вентиль для продувки аппарата 12.

Рис 4.
