Теоретическое число ступеней на шпинделе:

4.

Частота оборотов.

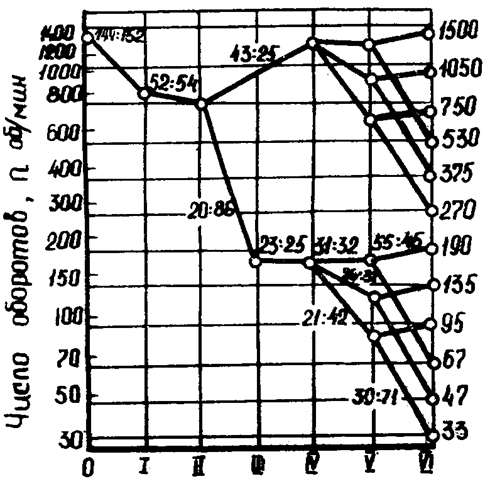

Проводятся вертикальные линии валов 0, I, II,… на равном расстоянии друг от друга. Последний вал обычно является шпинделем станка (Рис. 4).

Рисунок 4.

На нулевой вал (вал электродвигателя) наносится логарифмическая шкала частот оборотов в интервале, охватывающем минимальные и максимальные частоты оборотов, которые могут иметь место на валах коробки скоростей. Обычно ориентируются по наименьшим и наибольшим оборотам шпинделя и оборотам вала электродвигателя. Масштаб шкалы выбирается таким, чтобы график оборотов удобно разместился на выбранном формате листа и был чётким. На шкале наносим числа частот.

5. Анализ картины частот оборотов.

По точкам на последнем валу (шпинделе) определяется фактическое число ступеней частот оборотов Zф, при этом точки совпадающие (линии передач на валу сходятся в одну точку) и очень близко расположенные принимаются за одну, следовательно,

По фактическим nмах и nмin на шпинделе и фактическому числу ступеней определяется знаменатель геометрического ряда:

Для нашего случая:

Принимаем стандартное значение f = 1.41, тогда теоретический ряд будет: 33, 47, 66, 186, 262, 370, 522, 735, 1040, 1470.

Далее определяем допустимое отклонение по формуле:

И будет равно:
