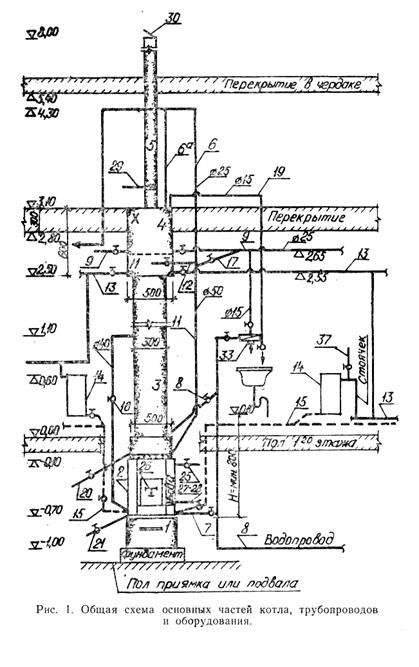

Название частей системы

1. Поддувало.

2. Топливник.

2а. Трубчатая насадка внутри топливника 2.

3. Резервная емкость для воды.

4. Распределитель горячей воды.

5. Дымовая труба.

6. Паропровод.

7. Питание топливника холодной водой.

8. То же      "      резервной емкости.

9. Водоразборные трубы горячей воды.

10. Контрольное колено.

11. Подающий стояк горячей воды и пара из топливника 2.

12. Перемычка циркуляции.

13. Трубы, подающие горячую воду в батареи отопления.

14. Батареи отопления.

15. Обратные линии остывшей воды из батарей.

16. Контрольно-циркуляционная перемычка.

17. Летняя перемычка к водоразборам 9.

18. Сушилка.

19. Сигнально-контрольная трубка.

20. Спускная трубка из резервной емкости.

21. То же    "    из топливника.

22. То же    "    из обратных линий.

23. Трубки обратной промывки системы.

24. Воздухосборный бачок обогрева чердачных помещений.

25. Трубка для подачи солярки в горелку.

26. Горелка для сжигания солярки.


26. Горелка для сжигания солярки.

27. Трубопровод подачи газа в горелку.

28. Горелка для сжигания газа.

29. Задвижка в дымовой трубе.

30. Заглушка дымовой трубы.

31. Батарея солнечная наземная.

32. То же     "     на крыше.

33. Смесители горячей и холодной воды.

34. Бачок автоматического пополнения котла холодной водой.

35. Питательная трубка резервной емкости автоматики.

36. Аварийный водосброс.

37. Воздушные трубки для выпуска воздуха и воды.
