Предлагаемый топливник 2 для подогрева воды в котле является универсальным. В нем можно сжигать дрова, уголь, жидкое топливо и газ. Однако, каждый вид топлива горит по-разному, поэтому существуют разные способы регуляции мощности пламени, подачи воздуха и разные приспособления для горения.

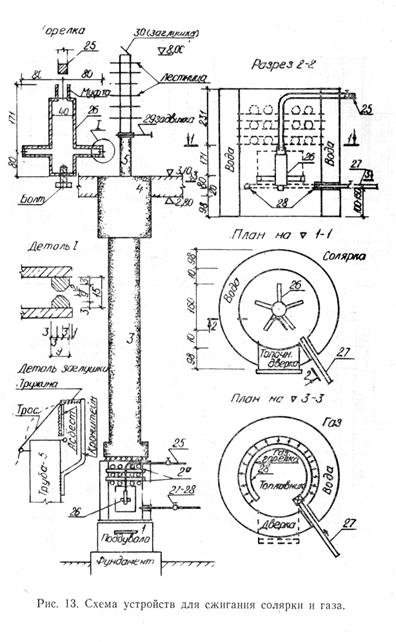

Из рис. 13 видно, что для сжигания солярки в центр топливника 2 сверху, под крышкой, через полую часть топливника подводится трубка 25, диаметром 15 мм. Концы ее с резьбой опускаются вниз, ниже низа трубчатой насадки 2а в топливнике 2. С наружной стороны трубки 25, рядом с топливником, ставится вентиль 25, для регулирования подачи солярки в топливник 2 (см. разрез 2-2).

Для сжигания солярки имеется множество разных приспособлений и горелок. Однако,для нашего топливника предлагаем два варианта:

а) первый вариант-самый простой: на колосниковую решетку внутри топливника 2, в центре, кладется обыкновенный огнеупорный кирпич, солярка из трубки 25 капает и падает на этот кирпич, брызги летят во все стороны и получается сплошное пламя. 1< сожалению, от такого сгорания много идет дыма из трубы. Это подтверждает неполное сгорание солярки, и, следовательно, перерасход топлива.

б) второй вариант •- сжигание солярки с помощью специальных горелок. Для нашего топливника предлагается горелка, сконструированная автором данной книги. Она показана на рис. 13 со всеми необходимыми размерами для ее изготовления при помощи газоэлектросварки из труб разного диаметра. Поясним конструкцию горелки.

Цилиндр горелки делается из трубы 0-40 мм, к нему привариваются трубки (рожки) из труб 0-15мм. Вовнутрь этих рожков вставляется сопло 0-15мм толщиною 9 мм, в центре просверливается отверстие 0-2 мм для выхода солярки, с обеих сторон отверстия рассверливаются углубления для лучшего направления и сжатия солярки при выходе в топливник, а с другой  (наружной) стороны углубление нужно для лучшего попадания иголки, для прочистки отверстия в случае его засорения во время горения. Внизу в дно горелки вмонтирован болтик 0-15 мм для прочистки горелки, а сверху горелки приваривается муфта с резьбой 0-15 мм (см. детали горелки). Эта пятирожковая горелка 26 наворачивается на конец трубки 25, заливается соляркой через трубку 25, поджигается, а подачу солярки в горелку регулируют вентилем 25.

Когда солярка в горелке закипит, из рожков горелки с естественным напором вылетают струи огненного пламени-они ударяются в стенки топливника и вода в полых стенках топливника 2 значительно быстрее нагревается, а главное, происходит почти полное сгорание солярки и почти нет дыма из трубы.

К недостатку сжигания солярки в предложенной пятирожковой горелке 26 относится то, что иногда выходные отверстия в рожках засоряются и их нужно прочищать иголкой (шилом). Поэтому необходимо солярку перед заливкой в емкость, из которой идет трубка 25, обязательно пропустить через частое сито.

Если сопло горелки в каком-то из рожков все же засорилось, то горелка, которая свободно наворачивается на трубку 25, рукой поворачивается к топочной дверке. Засорившееся сопло прочищается и горелку снова поворачивают па место, причем так, чтобы ни один рожок не был направлен в топочную дверку.

Следует отметить, что:

- сжигание солярки в пятирожковой горелке безопасно в смысле возможного взрыва - это проверено на практике;

- подача воздуха в топливник для регулирования тяги трубой осуществляется через поддувало выдвижным лотком;

- для сжигания газа в топливнике 2 внизу на высоте 100-150 мм от дна топливника, через полую часть топливника, врезается трубка диаметром 25 мм, а через эту трубку вводится трубка 27 для подачи газа в газовую горелку 28, согласно деталям прилагаемого чертежа па рис. 13. Газовая горелка показана круглой формы, однако она действует по типу газовых горелок духовых печей в газовых плитах;

- отверстия круглой газовой горелки должны быть сделаны с боков, так, чтобы выходящее газовое пламя ударялось в стенки топливника, следовательно, и сама горелка должна отступать от стенок на 20-40 мм;

- горелка ставится и закрепляется па специально приваренных кронштейнах к стенкам топливника;

-на трубке 27, подводящей газ в горелку 28, ставится вентиль (спец. регулятор) для подачи газа п регулирования величины пламени, а трубка 27, в свою очередь, связана с источником газа;

- вытягивание угарных газов регулируется задвижкой 29, вмонтированной в дымовую трубу 5.

Для сохранения тепла в котле предусмотрена заглушка 30, которая установлена на вершине дымовой трубы 5.

Закрывается эта заглушка с помощью тросика, прикрепленного к крышке заглушки и пропущенного через ролик. Открывается крышка заглушки автоматически с помощью пружины, прикрепленной одним концом к крышке заглушки, а вторым к кронштейну, специально приваренному к трубе 5. Следовательно, с земли можно закрыть и открыть заглушку путем натяжки тросика или его освобождения.

Для плотного закрывания верха трубы к поверхности крышки прикрепляется мягкая асбестовая прокладка, а сама металлическая крышка крепится к трубе с помощью шарнира.

Конструкция заглушки показана на рис. 13. Следует пояснить, что обязательное устройство для закрытия верха трубы диктует режим экономии.

После прекращения топки котла угарных газов пет, а труба с той же силой продолжает вытягивать тепло из котла и сильно охлаждает воду в котле. Поэтому нужно обязательно после прекращения горения закрывать трубу 5 заглушкой 30.
