УСТРОЙСТВО ОТОПЛЕНИЯ ВТОРОГО ЭТАЖА И СУШИЛКИ
Техника / Универсальный котел для отопления домов / УСТРОЙСТВО ОТОПЛЕНИЯ ВТОРОГО ЭТАЖА И СУШИЛКИ

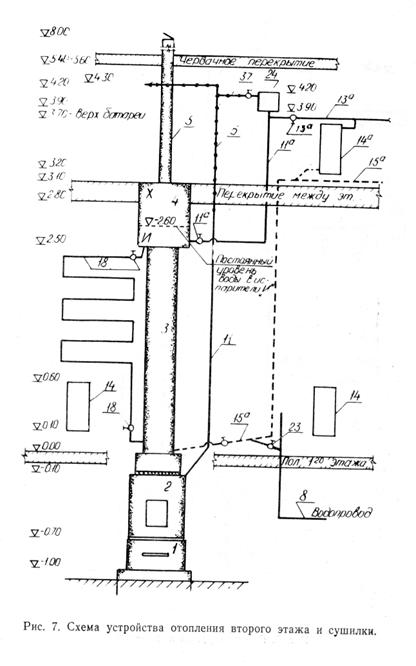

Для пояснения устройства схемы отопления вторых этажей и сушилки, а также эксплуатации их см. рис. 7, где изображены основные детали, габариты котла и частей здания, в котором установлен котел, отражены все подробности устройства отопления вторых этажей и сушилки.

Малогабаритные индивидуальные дома часто строят двухэтажными, иногда крыша дома


Малогабаритные индивидуальные дома часто строят двухэтажными, иногда крыша дома используется под жилые и служебные помещения в виде мезонинов или мансард. Их тоже нужно обогревать. Но как это сделать?

Поскольку котел предлагаемой системы установлен для обогрева первого этажа, а вершина распределителя 4 проходит через перекрытие на уровень верха перекрытия, то есть возможность обогреть и помещения второго этажа или чердачного помещения, без переделки котла и идущих от него трубопроводов.

1.       Отопление 2-го этажа. Для этого необходимо во втором этаже установить воздухосборный бачок 24 емкостью 20-30 литров. Дно бачка устанавливается выше на 200 мм от верха отопительных батарей, батареи на 2-ом этаже устанавливаются так же, как и на 1-ом.

Для подачи горячей воды из распределителя 4 на второй этаж устанавливается подающий стояк На, диаметром 40-50 мм, верхний конец его врезается в дно бачка 24, а нижний конец врезается вниз испарителя "И" распределителя 4, рядом, на этом стояке ставится вентиль 1 la.

По верху отопительных батарей 14а второго этажа прокладывается подающая линия 13а, диаметром 32- 40 мм, начало этой линии врезается в стояк На, рядом с ней ставится вентиль 13а. От всех установленных отопительных батарей 14а второго этажа прокладывается обратная линия 15а диаметром 32-40 мм, так же, как и на первом этаже, конец обратной линии 15а спускается на первый этаж и врезается в низ резервной емкости 3, на конце обратой линии 15а ставится вентиль 15а.

От воздухосборного бачка 24 врезается воздушная перемычка 37 диаметром 15 мм с вентилем 37, эта перемычка одним концом врезается в бачок 24 под самой крышкой или в крышку, а второй конец врезается в пароотводный трубопровод 6.

Назначение этой перемычки - выпускать  воздух при наполнении контура отопления второго этажа. Эта же перемычка 37 служит контрольной сигнализацией наполнения контура второго этажа водой.

Дело в том, что лишняя вода в контуре 2-го этажа переливается через эту перемычку 37 в паропровод 6, конец паропровода подведен в ванную комнату и, таким образом, контролируется наполнение контура второго этажа.

Пуск в эксплуатацию контура второго этажа осуществляется следующим образом: открывается .вентиль 15а на обратной линии 15а, потом открывается вентиль 23 холодной воды на трубке обратной промывки 23, после этого открывается вентиль 11 а на подающем стояке На и таким образом вода постепенно поднимается снизу вверх и вытесняет воздух из контура второго этажа через открытый вентиль 37 воздушной перемычки 37, пока не пойдет вода из паропровода 6 (здесь имеется в виду, что сам котел уже наполнен водой),

После наполнения контура второго этажа, а следовательно и вытеснения из него воздуха, плотно закрывается вентиль 37 на воздушной трубке 37 и вентиль 23 холодной воды, затапливается котел и вода начинает двигаться вверх по стояку На, далее по подающей 13а в батареи 14а, обратные линии 15а и спускается вниз, в резервную емкость 3.

Пойдет ли вода вверх, в стояк На? Да, пойдет. Дело в том, что горячая вода стремится вверх, а холодная - вниз, так как горячая легче холодной. В нашей схеме столб падения холодной (остывшей) воды значительно длиннее столба подъема горячей воды и, следовательно, холодная вода в обратной линии потянет (всосет) горячую воду вверх и циркуляция воды будет нормальной. Здесь получается своего рода сифон. Кроме того, воздухосборный бачок 24 не даст разорваться контуру воды в верхней точке контура отопления второго этажа.

Необходимо пояснить, что обратная линия 15а второго этажа врезана в нижнюю часть резервной емкос-ги 3. Ведь, казалось бы, можно обратную линию 15а врезать в топливник, как и обратную линию первого этажа 15. Однако этого делать нельзя только потому, что обратная линия 15а второго этажа будет мешать парообразованию в топливнике 2, когда он переключен "на пар". Если вентиль 15а на обратной линии возле топливника закрыть, циркуляция в контуре второго этажа прекратится, отопление автоматически тоже прекращается, что нежелательно. А при врезке в нижнюю часть резервной емкости 3 отопление второго этажа работает самостоятельно и не мешает работе других контуров отопления первого этажа, не мешает во-доразборам горячей воды, движению пара в парилку, пополнению котла холодной водой.

2.       Устройство сушилки и ее эксплуатация. Сушилка 18 может быть установлена в любом помещении квартиры при любой конфигурации труб диаметром 25- 32 мм (чем толще трубы, тем лучше циркуляция воды, тем лучше она греет-циркуляция воды в сушилке идет сверху вниз), см. рис. 7.

Верхний конец трубопровода сушилки 18 с вентилем 18 врезается в нижнюю часть испарителя "И" распределителя 4, а нижний конец с вентилем 18 врезается в нижнюю часть резервной емкости 3.

При такой врезке сушилка 18 работает независимо от работы других частей системы, не мешает им и не расходует воду из котла, то есть, сколько сушилка 'взяла горячей воды из распределителя 4, столько же она возвращает воды в резервную емкость 3.

Для пуска в эксплуатацию сушилки 18 достаточно открыть оба вентиля 18 на обоих концах трубопровода сушилки.

Температуру в сушилке регулируют нижним вентилем 18, то есть чем больше его откроют, тем выше температура в сушилке 18.

Если сушилку нужно остановить, то достаточно закрыть нижний вентиль 18-вода в сушилке остынет.
